Chọn máy của bạn: Bạn có biết tất cả các loại, quy trình và ứng dụng chính không?

1. Giới thiệu về Máy ép phun: Nền tảng của Sản xuất Hiện đại

1.1 Ép phun là gì?

Trong lĩnh vực công nghiệp hiện đại, các sản phẩm nhựa đã trở nên không thể thiếu nhờ đặc tính nhẹ, bền và tiết kiệm chi phí. Công nghệ cốt lõi cho phép sản xuất các sản phẩm nhựa này với quy mô lớn và độ chính xác cao là ép phun , và thiết bị trung tâm là thiết bị mạnh mẽ và có độ chính xác cao ép phun Machine .

So sánh quá trình ép phun với các quy trình sản xuất khác

1.2 Nguyên tắc cơ bản của quy trình ép phun

Mặc dù quá trình ép phun bao gồm những thay đổi vật lý và hóa học phức tạp, nguyên tắc cơ bản của nó có thể được tóm tắt thành bốn giai đoạn liên tiếp và lặp đi lặp lại, tất cả đều dựa vào sự kiểm soát chính xác của ép phun Machine :

1. Làm dẻo và đo lường: Các hạt nhựa được đưa vào thùng của máy, được nấu chảy thông qua quá trình gia nhiệt và tác động cắt của trục vít. Vít quay đẩy một lượng tan chảy đã đo ra phía trước thùng, chuẩn bị cho lần bắn tiếp theo.
2. Tiêm và làm đầy: Bộ phận kẹp đóng chặt khuôn, trục vít di chuyển về phía trước, nhanh chóng bơm nhựa nóng chảy vào khoang khuôn với tốc độ và áp suất cực cao.
3. Giữ và làm mát: Sau khi khoang khuôn được lấp đầy, máy duy trì nhiệt độ tương đối thấp hơn giữ áp lực để ngăn chặn sự co ngót của vật liệu và đảm bảo mật độ bộ phận và độ chính xác về kích thước. Sau đó, chất tan chảy đông đặc lại dưới tác động của hệ thống làm mát khuôn.
4. Đẩy ra và loại bỏ một phần: Sau khi bộ phận đã được đông cứng hoàn toàn, bộ phận kẹp sẽ mở ra và cơ cấu đẩy của máy sẽ đẩy bộ phận đã hoàn thiện ra ngoài, hoàn thành một chu trình sản xuất.

1.3 Lịch sử phát triển: Từ máy ép thủ công đến hệ thống máy ép phun tiên tiến

Lịch sử của công nghệ ép phun là một mô hình thu nhỏ của tiến trình sản xuất.

• Giai đoạn đầu (Cuối thế kỷ 19): Những máy ép phun sớm nhất là những máy kiểu pít tông vận hành thủ công, chủ yếu được sử dụng để xử lý các loại nhựa đời đầu như celluloid.
• Cách mạng công nghệ trục vít (Giữa thế kỷ 20): Việc phát minh ra vít chuyển động qua lại là một cột mốc quan trọng trong sự phát triển của máy ép phun. Trục vít không chỉ làm nóng chảy và truyền tải vật liệu mà còn mang lại sự trộn đồng đều hơn và đo lượng phun chính xác hơn, cải thiện đáng kể chất lượng và hiệu quả của khuôn nhựa.
• Tự động hóa và chính xác: Với sự ra đời của hệ thống điều khiển điện tử (như Bộ điều khiển PLC ), cái ép phun Machine bắt đầu đạt được khả năng kiểm soát chính xác nhiệt độ, áp suất và tốc độ, cho phép sản xuất các bộ phận phức tạp, có độ chính xác cao.

1.4 Tầm quan trọng của máy ép phun trong sản xuất hiện đại

các ép phun Machine đã trở thành nền tảng của sản xuất vì nó mang lại nhiều lợi thế vượt trội:

• Hiệu quả sản xuất cực cao: Máy móc có thể đạt được quy trình sản xuất liên tục hoàn toàn tự động với thời gian chu kỳ ngắn, đáp ứng nhu cầu thị trường rộng lớn.
• Tính nhất quán của sản phẩm tuyệt vời: Thông qua hệ thống điều khiển chính xác, mỗi lô bộ phận đều duy trì tính nhất quán và độ chính xác về kích thước cực cao.
• Hiệu quả chi phí: Trong sản xuất số lượng lớn, một khi chi phí khuôn được khấu hao, chi phí sản xuất trên mỗi đơn vị sản phẩm sẽ rất thấp.
• Tính linh hoạt của thiết kế: Có khả năng sản xuất bộ phận nhựa với cấu trúc bên trong phức tạp, tính năng tốt và sự kết hợp của nhiều vật liệu.

2. Các loại máy ép phun: Phân tích so sánh

các ép phun Machine lĩnh vực này không ngừng phát triển, với nhiều loại máy móc có sẵn trên thị trường. Họ sử dụng các hệ thống truyền động và bố trí cấu trúc khác nhau để đáp ứng nhu cầu sản xuất cụ thể. Hiểu rõ các loại này là điều kiện tiên quyết để lựa chọn thiết bị phù hợp.

2.1 Máy ép phun thủy lực

Máy ép phun thủy lực là loại máy lâu đời nhất và được sử dụng rộng rãi nhất, chủ yếu dựa vào hệ thống thủy lực để cung cấp lực kẹp và lực phun.

• Nguyên tắc làm việc: Sử dụng bơm thủy lực để dẫn động xi lanh, điều khiển mọi chuyển động như kẹp, phun, đẩy thông qua áp suất dầu.
• Ưu điểm:
  • Có thể cung cấp lực kẹp cực cao , thích hợp để sản xuất các bộ phận có thành lớn hoặc dày.
  • Cấu trúc tương đối chắc chắn, có độ bền tốt và kinh nghiệm bảo trì thuần thục.
  • Chi phí mua ban đầu thường thấp hơn so với máy điện hoặc máy hybrid.
• Nhược điểm:
  • Tiêu thụ năng lượng cao hơn , vì bơm thủy lực thường phải chạy liên tục để duy trì áp suất.
  • Tốc độ phản hồi chuyển động tương đối chậm, hạn chế tối ưu hóa thời gian chu kỳ.
  • các use of hydraulic oil can lead to noise and oil leakage issues, making them unsuitable for high-cleanliness environments.

2.2 Máy ép phun điện

các Máy ép phun điện (Từ khóa chính: ép phun điện ) sử dụng động cơ servo để truyền động trực tiếp từng trục chuyển động, thể hiện xu hướng cao cấp trong công nghệ phun hiện đại.

• Nguyên tắc làm việc: Tất cả các chuyển động chính (kẹp, phun, đo sáng, phóng) đều được điều khiển bởi động cơ servo độc lập và hệ thống truyền động vít bi chính xác.
• Ưu điểm:
  • Hiệu quả năng lượng tuyệt vời : Động cơ chỉ tiêu thụ năng lượng khi cần chuyển động, có khả năng tiết kiệm năng lượng trên 50% so với máy thủy lực.
  • Độ chính xác và độ lặp lại cực cao : Động cơ servo mang lại độ chính xác điều khiển cao, phù hợp với độ chính xác bộ phận nhựa với dung sai cực kỳ chặt chẽ.
  • Tiếng ồn thấp và độ sạch cao : Không có dầu thủy lực, khiến chúng trở nên lý tưởng để sử dụng trong môi trường phòng sạch như ngành y tế và thực phẩm.
  • Phản hồi nhanh : Chuyển động nhanh giúp rút ngắn thời gian chu kỳ sản xuất một cách hiệu quả.
• Nhược điểm:
  • Chi phí đầu tư ban đầu thường cao hơn.
  • Hỗ trợ lực kẹp có trọng tải cực lớn (ví dụ: trên 4000 tấn) kém hoàn thiện hơn so với máy thủy lực.

2.3 Máy ép phun lai

các Máy ép phun lai kết hợp các ưu điểm của cả hệ thống thủy lực và điện, nhằm mang lại sự cân bằng tốt nhất giữa hiệu suất, hiệu quả và chi phí.

• Nguyên tắc làm việc: Thường sử dụng động cơ servo để dẫn động bơm thủy lực (bơm servo), đạt được nguồn cung cấp dầu theo yêu cầu. Chuyển động phun có thể được thực hiện bằng mô tơ servo để đảm bảo độ chính xác, trong khi chuyển động kẹp được hỗ trợ bởi hệ thống thủy lực để có lực kẹp mạnh.
• Ưu điểm:
  • Cân bằng lực kẹp cao với hiệu quả năng lượng : Cung cấp hiệu suất năng lượng gần như động cơ điện và lực kẹp mạnh mẽ của máy thủy lực.
  • Hiệu quả chi phí cao : Chi phí mua thường thấp hơn so với máy điện thuần túy.
  • Kiểm soát tiếng ồn và nhiệt độ dầu tốt hơn so với máy thủy lực truyền thống.
• Kịch bản ứng dụng: Thích hợp cho người dùng cần lực kẹp lớn đồng thời có yêu cầu tiêu thụ năng lượng.

Tóm tắt so sánh loại ổ đĩa

2.4 Máy ép phun đứng

các Máy ép phun dọc (Từ khóa phụ: ép phun dọc ) có bố cục thẳng đứng cho cả bộ phận kẹp và bộ phận phun.

• Đặc điểm cấu trúc: Khuôn thường được lắp đặt theo chiều dọc và lực kẹp được tác dụng từ trên xuống dưới.
• Ưu điểm cốt lõi:
  • Sự lựa chọn lý tưởng cho khuôn chèn: các mold table often features rotary or shuttle designs, facilitating manual or robotic placement of metal or plastic inserts into the mold.
  • Dấu chân nhỏ , thích hợp cho những nhà xưởng có không gian hạn chế.
  • Thân thiện với người vận hành vì người vận hành có thể làm việc ở tư thế đứng.
• Ứng dụng điển hình: Đầu nối dây, cảm biến, khớp nối ống thông y tế, tay cầm dụng cụ và các thiết bị khác chèn khuôn sản phẩm.

2.5 Máy ép phun ngang

các Máy ép phun ngang (Từ khóa phụ: ép phun ngang ) là mẫu máy tiêu chuẩn phổ biến nhất trên thị trường, với bố cục nằm ngang cho cả bộ phận kẹp và bộ phun.

• Đặc điểm cấu trúc: Khuôn mở và đóng theo chiều ngang, và chất tan chảy được phun theo chiều ngang.
• Ưu điểm cốt lõi:
  • Hiệu quả cao : Dễ dàng đạt được việc thả và vận chuyển bộ phận tự động.
  • Tính linh hoạt mạnh mẽ : Thích hợp cho đại đa số đúc nhựa ứng dụng.
  • Việc bảo trì, bảo dưỡng tương đối thuận tiện.
• Ứng dụng điển hình: Các bộ phận ô tô, vỏ thiết bị, hộp đựng bao bì và các sản phẩm có khối lượng lớn khác bộ phận nhựa .

3. Các thành phần chính của máy ép phun: Cấu trúc và chức năng

Một hiện đại ép phun Machine là một hệ thống cơ điện tử phức tạp, thường bao gồm ba đơn vị chức năng chính: Đơn vị tiêm , cái Bộ phận kẹp , và Hệ thống điều khiển . Mỗi đơn vị phải làm việc cùng nhau một cách chính xác để đảm bảo chất lượng và hiệu quả sản xuất của bộ phận nhựa .

3.1 Đơn vị tiêm

các Đơn vị tiêm có nhiệm vụ chuyển đổi các hạt nhựa rắn thành dạng nóng chảy đồng nhất, sau đó bơm vào khuôn với liều lượng và áp suất chính xác. Các thành phần cốt lõi của nó là cụm vít và thùng.

Thiết kế vít dẻo

các screw is the "heart" of the injection machine; its design is crucial for material melting and mixing. A standard vít dẻo thường có ba phần:

Tỷ lệ L/D trục vít

Tỷ lệ L/D trục vít là một tham số quan trọng:

• định nghĩa: các ratio of the effective working length (L) of the screw to its diameter (D) (L/D).
• Ảnh hưởng: L/D lớn hơn (ví dụ: 20:1 hoặc 24:1) dẫn đến thời gian hóa dẻo lâu hơn, trộn và nóng chảy đồng đều hơn, nhưng có thể làm suy giảm các vật liệu nhạy cảm với nhiệt; L/D nhỏ hơn (ví dụ: 18:1) cho phép hóa dẻo nhanh hơn, phù hợp với vật liệu ổn định nhiệt.

Các loại vòi phun

các vòi phun là thành phần cuối cùng mà qua đó chất tan chảy đi vào hệ thống chạy khuôn. Loại được chọn phụ thuộc vào thiết kế khuôn và vật liệu được sử dụng:

• Mở vòi phun: Cấu trúc đơn giản, khả năng chống chảy thấp, thích hợp cho vật liệu có độ nhớt cao. Nhưng dễ bị "chảy nước dãi" và cần sử dụng với khuôn chạy nguội.
• Vòi phun tắt: Chứa van cơ hoặc thủy lực đóng đường dẫn dòng chảy sau khi phun, ngăn ngừa chảy nước dãi, thích hợp cho khuôn chạy nóng hoặc vật liệu có độ nhớt thấp.

3.2 Bộ phận kẹp

các task of the Bộ phận kẹp là cung cấp đủ Lực kẹp trong quá trình phun áp suất cao để chống lại lực phản ứng cực lớn được tạo ra bởi sự tan chảy bên trong khuôn, đảm bảo khuôn luôn được đóng chặt và ngăn ngừa đèn flash .

3.3 Hệ thống điều khiển

các Hệ thống điều khiển là “bộ não” của máy phun, chịu trách nhiệm điều phối chuyển động, nhiệt độ, áp suất và thời gian của tất cả các bộ phận để đảm bảo tính ổn định và khả năng lặp lại của quá trình phun. ép phun Process .

• Bộ điều khiển PLC: Bộ điều khiển logic khả trình là cốt lõi của điều khiển máy, xử lý dữ liệu từ các cảm biến và thực hiện các hướng dẫn chương trình đặt trước.
• Giao diện người dùng / HMI: Điển hình là màn hình cảm ứng được người vận hành sử dụng để cài đặt thông số, theo dõi trạng thái máy, lưu trữ thông số khuôn và chẩn đoán lỗi. HMI hiện đại rất thông minh, hỗ trợ thu thập dữ liệu, phân tích xu hướng lịch sử và chẩn đoán từ xa.

3.4 Hệ thống thủy lực và điện

• Yêu cầu về năng lượng: các machine's energy demand depends on its type. Electric and hybrid ép phun Machines sử dụng năng lượng điện hiệu quả hơn, thường dẫn đến mức tiêu thụ năng lượng thấp hơn.
• Hệ thống làm mát: Cần phải kiểm soát nhiệt độ chính xác cho cả khuôn và dầu thủy lực. các Bộ điều khiển nhiệt độ (TCU) chịu trách nhiệm cung cấp chất lỏng có nhiệt độ không đổi (nước hoặc dầu) vào khuôn, đảm bảo sự ổn định trong quá trình làm mát và hóa rắn pha, điều này rất quan trọng đối với kích thước và hình thức của phần cuối cùng (ví dụ: loại bỏ Dấu chìm ).

4. Quy trình ép phun: Hướng dẫn vận hành chi tiết

các ép phun Process là một chu trình tự động hóa cao đòi hỏi sự đồng bộ hóa chính xác của tất cả các đơn vị trong ép phun Machine . Một chu trình sản xuất hoàn chỉnh bắt đầu từ việc chuẩn bị nguyên liệu và kết thúc bằng việc xuất sản phẩm. Hiệu quả và tính ổn định của nó quyết định trực tiếp đến chất lượng và chi phí sản xuất của bộ phận nhựa .

4.1 Chuẩn bị nguyên liệu và cho ăn

Trước khi nguyên liệu đi vào ép phun Machine , phải tiến hành xử lý sơ bộ thích hợp. Đây là bước đầu tiên để đảm bảo chất lượng của sản phẩm cuối cùng.

• Kiểm soát độ ẩm (Sấy khô): Nhiều loại nhựa (đặc biệt là vật liệu hút ẩm như Nylon, máy tính, PET) phải trải qua quá trình sấy khô nghiêm ngặt. Nếu độ ẩm vật liệu quá cao, nước sẽ bốc hơi trong quá trình hóa dẻo ở nhiệt độ cao, dẫn đến các khuyết tật như bong bóng và vệt bạc và có thể gây xuống cấp vật liệu.

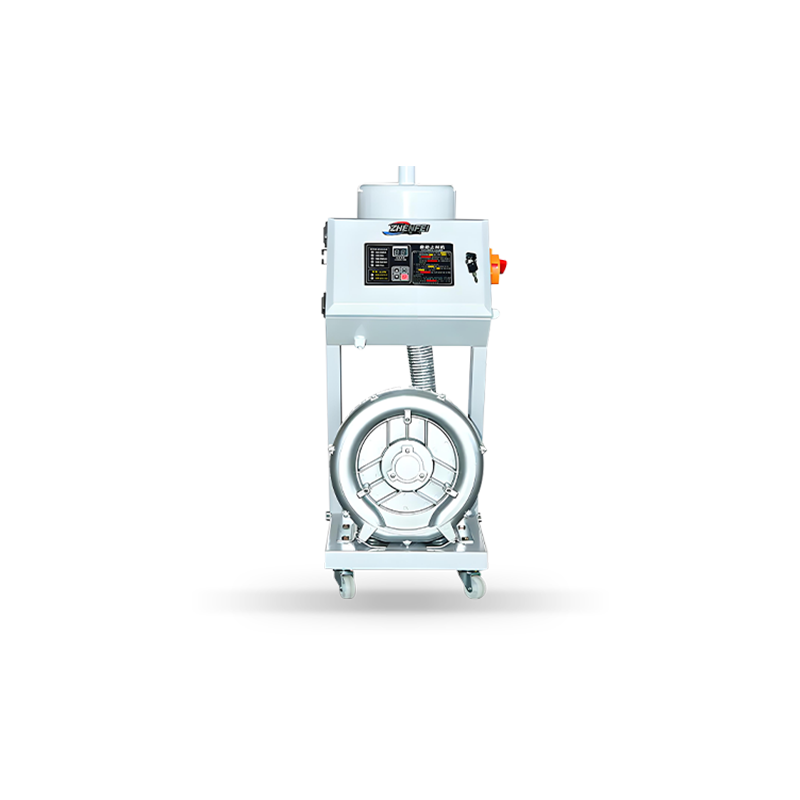

• Vận chuyển và trộn: Hạt nhựa khô được vận chuyển đến phễu của máy thông qua hệ thống cấp liệu tự động, sau đó được cấp trọng lực vào thùng của bộ phận phun. Nếu cần thêm hạt màu hoặc chất phụ gia, việc trộn chính xác thường được thực hiện ở giai đoạn này.

4.2 Nóng chảy và đo sáng

Trong giai đoạn này, ép phun Machine's vít thực hiện hai chức năng quan trọng: nóng chảy và đo sáng.

• Làm dẻo: các combined action of the screw's rotation and the external heating bands on the barrel converts the solid granules into a uniform melt. The screw's shearing action generates internal friction heat, which is the main heat source for melting the plastic.
• Đo sáng: các screw retracts, accumulating the required dosage of melt at the front of the barrel. This melt volume (the khối lượng bắn ) phải được kiểm soát chính xác để đảm bảo kích thước bộ phận nhất quán trong mỗi lần chụp.
  • Kiểm soát áp suất ngược: các reverse pressure (back pressure) applied to the melt during the screw's retraction for metering is critical. Appropriate back pressure ensures a more uniform and denser melt, helping to expel gases from the melt, but excessive back pressure will prolong the cycle time and may lead to material degradation.

4.3 Kẹp, làm đầy và giữ

Đây là giai đoạn quan trọng nhất của chu trình phun, xác định hình dạng và độ chính xác của bộ phận.

4.4 Làm mát và hóa rắn

các melt cools and solidifies within the mold cavity. The cooling phase typically occupies 60% đến 80% của toàn bộ chu trình phun và là yếu tố chính ảnh hưởng đến hiệu quả sản xuất.

• Kiểm soát nhiệt độ khuôn: Việc kiểm soát chính xác nhiệt độ bề mặt khuôn đạt được thông qua các kênh làm mát bên trong và Bộ điều khiển nhiệt độ khuôn (TCU) bên ngoài. Nhiệt độ khuôn chính xác là rất quan trọng để đảm bảo chất lượng bề mặt bộ phận, độ kết tinh và giảm cong vênh.
• Thời gian làm mát: các cooling time depends on the material type, part wall thickness, and mold temperature. Ejection can only occur when the part has solidified to a strength that can withstand the ejection force.

4.5 Đẩy ra và loại bỏ bộ phận

• Mở và đẩy khuôn: Sau khi thời gian làm mát kết thúc, Bộ phận kẹp mở khuôn. Sau đó, cơ chế đẩy (chẳng hạn như chốt hoặc tấm đẩy) sẽ hoạt động để đẩy sản phẩm đã hoàn thành. phần nhựa ra khỏi khoang.
• Tích hợp tự động hóa: hiện đại ép phun Machines thường được tích hợp với robot hoặc thiết bị tự động, ngay lập tức nắm bắt bộ phận, tháo ray (cổng) và có thể thực hiện kiểm tra chất lượng sơ bộ hoặc đặt bộ phận lên băng chuyền, cho phép sản xuất liên tục, không người lái.

5. Vật liệu được sử dụng trong ép phun: Lựa chọn và tính chất

các versatility of the ép phun Machine cho phép nó xử lý hàng trăm vật liệu khác nhau, nhưng việc lựa chọn vật liệu là yếu tố quan trọng ảnh hưởng đến hiệu suất, giá thành và chất lượng của sản phẩm cuối cùng. ép phun Process các thông số. Những vật liệu này chủ yếu được chia thành ba loại.

5.1 Nhựa nhiệt dẻo

cácrmoplastics được sử dụng phổ biến nhất ép phun Materials . Chúng được đặc trưng bởi khả năng tan chảy và chảy khi đun nóng, đông cứng khi làm mát và có thể tan chảy và định hình lại nhiều lần (tức là chúng có thể tái chế).

5.2 Bình giữ nhiệt

cácrmosets trải qua một phản ứng hóa học không thể đảo ngược (liên kết ngang) trong quá trình đúc. Sau khi được xử lý, chúng không thể tan chảy trở lại bằng cách nung nóng và chúng có khả năng chịu nhiệt và độ cứng kết cấu tuyệt vời.

• Các loại phổ biến: Nhựa Epoxy , Nhựa phenolic (ví dụ: Bakelite), Nhựa Polyester.
• Đặc điểm và ứng dụng:
  • Đặc điểm: Khả năng chịu nhiệt tuyệt vời, độ cứng cao, độ bền cao, chống ăn mòn hóa học.
  • Ứng dụng: Công tắc và ổ cắm, chất cách điện, bộ phận phanh, tay cầm bếp và các bộ phận khác yêu cầu nhiệt độ cao hoặc độ bền kết cấu cao.
• Thử thách tiêm thuốc: Bởi vì việc chữa bệnh là không thể đảo ngược được nên ép phun Machine phải sử dụng vít đặc biệt và hệ thống kiểm soát nhiệt độ để ngăn chặn quá trình đóng rắn sớm trong thùng.

5.3 Chất đàn hồi

Chất đàn hồi , thường đề cập đến Chất đàn hồi dẻo nhiệt (TPE hoặc TPU) và Cao su silicon, có tính đàn hồi giống như cao su ở nhiệt độ phòng.

• cácrmoplastic Elastomers (TPE / TPU):
  • Đặc điểm: Sở hữu tính linh hoạt và đàn hồi của cao su đồng thời có thể đúc và tái chế như nhựa nhiệt dẻo thông qua ép phun .
  • Ứng dụng: Kẹp mềm, gioăng, đế giày, ống y tế.
• Cao su silicon:
  • Đặc điểm: Khả năng chống chịu tuyệt vời với nhiệt độ cao và thấp, khả năng tương thích sinh học cao. Thường được xử lý thông qua công nghệ ép phun Cao su silicon lỏng (LSR) đặc biệt.
  • Ứng dụng: Thiết bị y tế, bộ phận tiếp xúc với thực phẩm, con dấu chính xác.

5.4 Vật liệu tổng hợp và hiệu suất cao

Để đáp ứng nhu cầu về trọng lượng nhẹ và hiệu suất cao trong các lĩnh vực như ô tô và hàng không vũ trụ, ép phun Machines đang ngày càng được sử dụng để xử lý vật liệu composite và hiệu suất cao:

• Vật liệu gia cố bằng sợi: Các polyme cơ bản được trộn với sợi thủy tinh, sợi carbon hoặc sợi Kevlar để cải thiện đáng kể độ cứng, độ bền và khả năng chịu nhiệt của vật liệu . Nhưng những chất độn này có thể gây mòn ép phun Machine's vít và thùng, đòi hỏi các thành phần hợp kim chịu mài mòn đặc biệt.
• Nhựa sinh học và nhựa tái chế: Khi tính bền vững trở thành trọng tâm, nhu cầu xử lý các vật liệu như PLA (Polylactic Acid) và PC-ABS tái chế ngày càng tăng, đặt ra các yêu cầu mới về kiểm soát nhiệt độ và độ cắt của vật liệu. ép phun Process .

6. Các ứng dụng của ép phun: Tìm hiểu sâu về ngành

các powerful functionality and flexibility of the ép phun Machine làm cho nó trở thành quy trình sản xuất được ưa thích trong nhiều ngành công nghiệp. Khả năng tạo ra phức chất của nó bộ phận nhựa với khối lượng lớn và độ chính xác đã thúc đẩy sự đổi mới và phát triển trong một số lĩnh vực quan trọng.

6.1 Công nghiệp ô tô

ép phun đóng một vai trò quan trọng trong Công nghiệp ô tô , đặc biệt là trong việc theo đuổi hiện tại giảm nhẹ và cải thiện hiệu quả sử dụng nhiên liệu.

• Thành phần nội thất:
  • Ứng dụng: Bảng đồng hồ, ốp cửa, bảng điều khiển trung tâm, cửa gió.
  • Đặc tính vật liệu: Thường sử dụng ABS, PP và TPO (cácrmoplastic Olefin), yêu cầu kết cấu bề mặt tốt, khả năng chịu nhiệt và Hợp chất hữu cơ dễ bay hơi (VOC) thấp.
• Thành phần bên ngoài:
  • Ứng dụng: Cản trước, lưới tản nhiệt, vỏ đèn, vỏ gương chiếu hậu.
  • Đặc tính vật liệu: Yêu cầu độ bền va đập cao, khả năng chống chịu thời tiết (độ ổn định tia cực tím) và khả năng sơn hoặc mạ tuyệt vời. Hợp kim PC/ABS, nylon hiệu suất cao và PP thường được sử dụng.
• Các thành phần dưới mui xe:
  • Ứng dụng: Ống nạp, nắp bình xăng, các đầu nối và giá đỡ khác nhau.
  • Đặc tính vật liệu: Phải sử dụng các loại nhựa kỹ thuật như nylon (PA) được gia cố bằng sợi để chịu được nhiệt độ cao, hóa chất và ứng suất cơ học.

6.2 Ngành y tế

ép phun là công nghệ chủ chốt để sản xuất vật tư tiêu hao dùng một lần và thiết bị chính xác trong Ngành y tế , với yêu cầu cực kỳ cao về độ chính xác, độ sạch và khả năng truy xuất nguồn gốc nguyên liệu.

• Dụng cụ phẫu thuật và vật tư tiêu hao:
  • Ứng dụng: Ống tiêm, ống lấy máu, đĩa petri, tay cầm dụng cụ phẫu thuật.
  • Yêu cầu: Độ chính xác cực cao (Đúc vi mô), khả năng tương thích sinh học và vô trùng. Vật liệu thường là PP, PE hoặc PC cấp y tế.
• Thiết bị y tế:
  • Ứng dụng: Vỏ máy trợ thính, vỏ thiết bị chẩn đoán, linh kiện mặt nạ phòng độc.
  • Yêu cầu phòng sạch: Nhiều sản phẩm y tế phải được sản xuất trên ép phun Machines trong cấp ISO phòng sạch để ngăn ngừa ô nhiễm từ các hạt và vi sinh vật.

6.3 Sản phẩm tiêu dùng

trong Sản phẩm tiêu dùng ngành, các ép phun Machine chiếm ưu thế trong sản xuất hàng loạt do khả năng sản xuất khối lượng lớn và chi phí đơn vị thấp.

• Bao bì:
  • Ứng dụng: Nắp chai, hộp đựng thực phẩm, hộp đóng gói thành mỏng.
  • Đặc điểm: Yêu cầu thời gian chu kỳ cực nhanh và khả năng đúc thành mỏng, thường sử dụng PP và PE dòng chảy cao.
• Đồ chơi:
  • Ứng dụng: Đồ chơi nhựa các loại, các bộ phận mô hình.
  • Đặc điểm: Yêu cầu cao về sự đa dạng về màu sắc (thường sử dụng đúc hai khuôn/đúc nhiều khuôn), an toàn vật liệu và độ bền.
• Vỏ thiết bị:
  • Ứng dụng: Linh kiện máy giặt, vỏ máy hút bụi, cụm máy pha cà phê.
  • Đặc điểm: Yêu cầu về độ hoàn thiện bề mặt, tính toàn vẹn của cấu trúc và độ chính xác của lắp ráp.

6.4 Công nghiệp điện tử

các demand for bộ phận nhựa trong Công nghiệp điện tử nghiêng về thu nhỏ, tường mỏng và tích hợp cao.

• Nhà ở:
  • Ứng dụng: Điện thoại thông minh, máy tính xách tay, máy tính bảng, vỏ điều khiển từ xa.
  • Đặc điểm: Yêu cầu độ bền cao của tường mỏng, dung sai lắp chính xác và khả năng chống cháy. Thường sử dụng hợp kim PC, ABS hoặc PC/ABS.
• Đầu nối và công tắc:
  • Ứng dụng: Đầu nối bảng mạch, linh kiện micro-switch.
  • Đặc điểm: Cần độ chính xác cực cao và khả năng chịu nhiệt để chịu được nhiệt độ cao trong quá trình hàn. LCP (Liquid Crystal Polymer) hoặc nylon hiệu suất cao thường được sử dụng.

Phù hợp với nhu cầu ứng dụng với loại máy

7. Công nghệ ép phun tiên tiến

Khi nhu cầu của thị trường về chức năng, hình thức và sự tích hợp của bộ phận nhựa tiếp tục tăng, việc ép phun một vật liệu, một màu truyền thống thường không đủ. các ép phun Machine đạt được các mục tiêu sản xuất phức tạp bằng cách tích hợp các công nghệ tiên tiến.

7.1 Đúc nhiều thành phần

Đúc nhiều thành phần đề cập đến kỹ thuật kết hợp hai hoặc nhiều vật liệu hoặc màu sắc khác nhau thành một bộ phận trên cùng một ép phun Machine qua một chu kỳ tiêm đơn hoặc liên tiếp.

Đúc phun hai lần / nhiều lần

Ép xung

Quá trình ép xung liên quan đến việc bơm một vật liệu mềm (như chất đàn hồi TPE/TPU) lên một chất nền cứng được đúc sẵn (chẳng hạn như nhựa PC/ABS) để tạo thành một bộ phận được liên kết chặt chẽ.

• Thực hiện: Có thể được thực hiện dưới dạng đúc chèn (đặt một bộ phận được tạo sẵn vào khuôn) hoặc đúc hai lần trên một ép phun Machine với khuôn quay/đưa đón.
• Ứng dụng điển hình: Tay cầm dụng cụ, bàn chải đánh răng điện, miếng đệm kín, phím bàn phím.

7.2 Công nghệ đúc hỗ trợ

cácse techniques optimize the filling process or part structure by introducing auxiliary media (such as gas, water) or by altering the plasticizing method.

Đúc phun hỗ trợ khí

• Nguyên tắc: Khi chất tan chảy đạt khoảng 70% đến 90%, ép phun Machine bơm khí nitơ áp suất cao vào khoang thông qua một vòi phun riêng.
• Ưu điểm:
  • Tạo ra cấu trúc rỗng ở các phần có thành dày, giảm đáng kể trọng lượng một phần và tiêu hao vật chất.
  • Áp suất khí thay thế áp suất giữ truyền thống, tạo áp suất đồng đều hơn, nhờ đó loại bỏ vết chìm .
  • Giảm lực kẹp cần thiết, có khả năng cho phép sử dụng trọng tải nhỏ hơn ép phun Machine .
• Ứng dụng điển hình: Tay nắm cửa ô tô, vỏ màn hình, linh kiện tay nắm dày, nặng.

Khuôn ép vi mô

Khuôn ép vi mô được sử dụng để sản xuất cực kỳ nhỏ bộ phận nhựa có trọng lượng dưới 0,1 gram và có dung sai trong phạm vi micromet.

• Yêu cầu về máy: Dành riêng Khuôn ép vi mô Machines với đường kính trục vít rất nhỏ (ví dụ: 5mm-12mm) và khả năng điều khiển đo sáng cực kỳ chính xác.
• Những thách thức: Cần có độ chính xác cực cao để đo vật liệu, sản xuất khuôn và kiểm soát làm mát.
• Ứng dụng điển hình: Thiết bị y tế (chip vi lỏng), đầu nối điện tử, linh kiện quang học.

7.3 Tự động hóa và tích hợp

hiện đại ép phun Machines không còn là những thiết bị biệt lập nữa; chúng là cốt lõi của các tế bào sản xuất được tự động hóa cao, tích hợp các khái niệm của Công nghiệp 4.0.

• Tích hợp Robot và Người thao tác:
  • Ứng dụng: Được sử dụng để nắm bắt nhanh chóng, chính xác các bộ phận đã hoàn thiện, cắt cổng, đặt hạt dao (chẳng hạn như các thao tác trên Máy ép phun dọcs ) và đưa các bộ phận vào các giai đoạn xử lý hoặc đóng gói tiếp theo.
  • Ưu điểm: Tăng tốc độ chu trình, đảm bảo an toàn cho người vận hành và cho phép sản xuất không người lái .
• Tích hợp liền mạch các thiết bị ngoại vi: các ép phun Machine's hệ thống điều khiển trao đổi dữ liệu với thiết bị phụ trợ như Bộ điều khiển nhiệt độ khuôn, máy sấy và máy tạo hạt thông qua các giao diện được tiêu chuẩn hóa (ví dụ: OPC UA), đạt được khả năng kiểm soát tập trung và tối ưu hóa toàn bộ tế bào sản xuất.

8. Bảo trì và khắc phục sự cố: Đảm bảo hiệu suất tối ưu

Chạy hiệu quả ép phun Machine là trái tim của một sản phẩm chất lượng cao bộ phận nhựa dây chuyền sản xuất. Bảo trì thường xuyên, xử lý sự cố nhanh chóng và giám sát tình trạng hiện đại là chìa khóa để tối đa hóa Lợi tức đầu tư (ROI) của thiết bị.

8.1 Nhiệm vụ bảo trì thường xuyên và lập kế hoạch phòng ngừa

Bảo trì phòng ngừa (PM) là nền tảng để kéo dài tuổi thọ của ép phun Machine và giảm thời gian ngừng hoạt động bất ngờ.

• Danh sách kiểm tra hàng ngày/hàng tuần:
  • Kiểm tra tất cả các điểm bôi trơn và mức dầu, đặc biệt là tình trạng bôi trơn của Chuyển đổi kẹp cơ chế.
  • Kiểm tra xem nhiệt độ của thùng và dải nhiệt có ổn định không.
  • Kiểm tra thủy lực System rò rỉ (đối với máy thủy lực và máy hybrid).
  • Làm sạch bề mặt khuôn và cơ chế phóng.
• Bảo trì sâu theo lịch trình:
  • Kiểm tra vít và thùng: Thường xuyên kiểm tra độ mòn của vít, vòng kiểm tra và thành trong của thùng, điều này rất quan trọng để đảm bảo độ chính xác của quá trình dẻo. Sự mài mòn quá mức dẫn đến sự hóa dẻo không đồng đều và đo lường không chính xác.
  • thủy lực Oil Replacement and Filtration: Đảm bảo độ sạch và độ nhớt của dầu thủy lực đáp ứng yêu cầu.
  • Điệnal System Check: Kiểm tra tình trạng hoạt động của tất cả các kết nối điện, cảm biến và công tắc an toàn.

8.2 Giám sát thời gian thực và bảo trì dự đoán

hiện đại ép phun Machines , bằng cách tích hợp các cảm biến và hệ thống điều khiển (như Bộ điều khiển PLC ), có thể cho phép thu thập và phân tích dữ liệu, chuyển việc bảo trì từ phản ứng sang chủ động.

• Giám sát tình trạng:
  • các machine continuously collects and analyzes key parameters, such as: oil temperature, oil pressure fluctuations, motor current, and minute changes in Lực kẹp .
  • So sánh thời gian thực của đường cong phun (đường cong áp suất-thời gian) được sử dụng để theo dõi độ ổn định của ép phun Process .
• Bảo trì dự đoán (PdM):
  • Sử dụng dữ liệu lịch sử và thuật toán học máy để dự đoán tuổi thọ và thời gian hư hỏng tiềm ẩn của các bộ phận chính (chẳng hạn như máy bơm thủy lực, vít bi, máy sưởi).
  • Lợi thế: Tránh việc thay thế lãng phí các bộ phận vẫn còn hoạt động đồng thời ngăn chặn thời gian ngừng hoạt động ngoài dự kiến do hỏng hóc đột ngột, từ đó tối đa hóa thời gian hoạt động.

8.3 Chung ép phun Defects và Giải pháp

ép phun Defects là thách thức chính trong việc kiểm soát chất lượng. Chẩn đoán và điều chỉnh nhanh chóng ép phun Process các thông số là rất quan trọng.

8.4 Biện pháp an toàn

Hoạt động của ép phun Machine phải tuân thủ nghiêm ngặt các quy trình an toàn để bảo vệ người vận hành và thiết bị.

• Bảo vệ vùng kẹp: Đảm bảo các cổng an toàn, khóa cơ và khóa liên động điện luôn hoạt động để ngăn người vận hành đi vào khu vực nguy hiểm khi khuôn đang chuyển động.
• Nhiệt độ và áp suất: Hãy thận trọng khi xử lý các bộ phận có nhiệt độ cao (vòi phun, dải gia nhiệt) và hệ thống áp suất cao (đường thủy lực).
• Xử lý vật liệu: Tuân theo các yêu cầu của Bảng dữ liệu an toàn vật liệu (MSDS) để xử lý và bảo quản nhựa và phụ gia.

9. Các yếu tố cần xem xét khi chọn máy ép phun

Lựa chọn quyền ép phun Machine là một quyết định đầu tư quan trọng đối với bất kỳ doanh nghiệp sản xuất nào. Việc lựa chọn máy phải phù hợp chính xác với đặc điểm của bộ phận nhựa , cái anticipated production scale, and budget constraints.

9.1 Kích thước bộ phận và độ phức tạp

các size and complexity of the part directly determine the machine's specifications and the mold type.

• Phần diện tích dự kiến: các maximum projected area of the part on the parting line, used to calculate the required Lực kẹp . Diện tích lớn hơn đòi hỏi lực kẹp cao hơn, dẫn đến trọng tải máy cao hơn.
• Kích thước khuôn: các machine's Bộ phận kẹp phải phù hợp với khuôn, bao gồm kích thước trục lăn, khoảng cách giữa các thanh giằng và hành trình mở tối đa.
• Độ phức tạp: Các bộ phận phức tạp có phần chèn hoặc yêu cầu đúc hai lần có thể cần phải lựa chọn một Máy ép phun dọc hoặc một máy đặc biệt được trang bị nhiều bộ phận phun.

9.2 Khối lượng và hiệu quả sản xuất

Khối lượng sản xuất dự kiến và các yêu cầu về hiệu suất là những yếu tố then chốt trong việc lựa chọn loại truyền động máy và mức độ tự động hóa.

• Sản xuất số lượng lớn: Nếu cần sản xuất liên tục với số lượng lớn (ví dụ: Sản phẩm tiêu dùng bao bì), một Máy ép phun điện nên được ưu tiên do thời gian chu kỳ ngắn và hiệu quả sử dụng năng lượng cao, dẫn đến Lợi tức đầu tư (ROI) tốt hơn.
• Khối lượng thấp/Nguyên mẫu: Đối với các lô nhỏ hoặc sản xuất vật liệu đặc biệt, đơn giản hơn, ít bảo trì hơn Máy ép phun thủy lực hoặc một máy nhỏ hơn có thể được ưa thích hơn.
• Thời gian chu kỳ: Đánh giá khả năng phản ứng nhanh của máy, đặc biệt là tốc độ phun và kẹp vì điều này quyết định trực tiếp đến hiệu quả sản xuất.

9.3 Yêu cầu về vật liệu

các properties of the material used impose specific requirements on the ép phun Machine's bộ phận hóa dẻo.

• Vật liệu nhạy cảm với nhiệt (ví dụ: PVC): Cần thiết kế vít cụ thể (ví dụ: vít có độ cắt thấp) và kiểm soát nhiệt độ chính xác để ngăn chặn sự xuống cấp của vật liệu.
• Vật liệu có độ nhớt cao (ví dụ: PC): Thông thường yêu cầu lớn hơn Áp suất phun và khả năng dẻo hóa cao hơn.
• Vật liệu gia cố bằng sợi (ví dụ: nylon chứa đầy thủy tinh): Có thể gây mài mòn nghiêm trọng trên vít và thùng, đòi hỏi phải sử dụng biện pháp đặc biệt hợp kim chịu mài mòn thành phần hóa dẻo.
• cácrmoset Materials: Yêu cầu các vít và thùng chuyên dụng cũng như kiểm soát nhiệt độ chính xác để ngăn chặn quá trình đóng rắn sớm trong bộ phận hóa dẻo.

9.4 Ngân sách và ROI

• Chi phí ban đầu: các initial purchase cost of a Máy ép phun thủy lực là thấp nhất, Máy ép phun điện là cao nhất và giống lai nằm ở giữa.
• Chi phí vận hành: Mặc dù máy điện có chi phí ban đầu cao nhưng mức tiêu thụ năng lượng thấp và yêu cầu bảo trì giảm dẫn đến chi phí vận hành dài hạn thấp nhất , thường đưa ra lời đề nghị cấp trên ROI dành cho các khu vực có giá điện cao hoặc các nhà máy cần vận hành 24/7.

9.5 Thông số kỹ thuật của máy chính

các following are core technical specifications that must be consulted when evaluating an ép phun Machine :

10. Câu hỏi thường gặp về ép phun

10.1 Sự khác biệt giữa thủy lực và điện máy ép phun ?

các main differences lie in the drive method and performance characteristics:

10.2 Các yếu tố chính ảnh hưởng đến thời gian chu kỳ của một quá trình ép phun ?

các ép phun Cycle Time là yếu tố chủ yếu ảnh hưởng đến hiệu quả sản xuất, chủ yếu được xác định qua 3 khâu sau:

1. Thời gian làm mát (Đóng góp lớn nhất): Phụ thuộc vào độ dày thành của bộ phận, loại vật liệu, nhiệt độ khuôn và hiệu quả của Hệ thống làm mát . Nó thường chiếm hơn 60% toàn bộ chu kỳ.
2. Thời gian đo sáng/dẻo hóa: Phụ thuộc vào đường kính trục vít, tốc độ quay và tốc độ nóng chảy của vật liệu.
3. Thời gian mở và đóng khuôn: Phụ thuộc vào loại của ép phun Machine's cơ cấu kẹp (máy điện nhanh hơn) và độ dày khuôn.

10.3 Tại sao thiết kế khuôn lại quan trọng trong ép phun nhựa ?

các mold (or tool) is the critical factor determining the success of ép phun .

• Tác động đến chất lượng: Thiết kế khuôn quyết định dòng nguyên liệu, tính đồng nhất của quá trình làm đầy, hiệu quả làm mát và độ chính xác về kích thước của bộ phận cuối cùng, ảnh hưởng trực tiếp đến các khuyết tật như Dấu chìm , Cú đánh ngắn và cong vênh .
• Tác động đến chi phí và hiệu quả: Một khuôn được thiết kế tốt (ví dụ: các đường chạy được tối ưu hóa, hiệu quả Hệ thống làm mát ) có thể rút ngắn đáng kể thời gian chu kỳ và giảm chi phí sản xuất đơn vị.
• Tác động đến tuổi thọ: Vật liệu khuôn và thiết kế kết cấu (chẳng hạn như hệ thống thông gió và đẩy) ảnh hưởng trực tiếp đến độ bền và tần suất bảo trì của khuôn.
